Виды перил и ограждений из стекла
Сегодня хотим заострить Ваше внимание на цельностеклянных перильных системах и ограждениях. Если идти в ногу с развитием современной стекольной промышленности , то сфера перильных систем может смело выделиться в отдельное строительное направление. Кроме самого стекла, в перилах важную роль играют крепления, которые порой позволяют лестничному маршу «парить» в воздухе. Есть множество различных крепёжных элементов и способов монтажа. Рассмотрим наиболее часто используемые и проверенные решения.

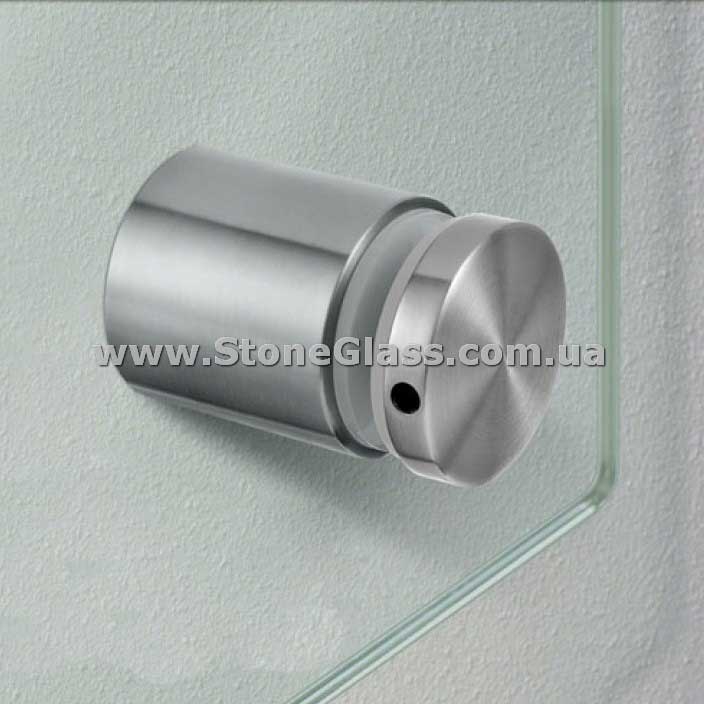

Широкое применение получило так называемое крепление на «точках» - крепёж стеклянного элемента в 4 и более точках к торцевой поверхности лестничного марша либо межэтажного перекрытия, балкона. Это действительно достаточно просто, надёжно, долговечно и красиво. При таком способе крепежа перил стеклянное полотно не должно превышать 1,3 м2, а поперечная нагрузка находится в пределах 1 кН при высоте перил до 1000 мм. Но следует отметить, что для достижения такого результата шаг оси крепления точек не должен превышать 600 мм. Таких показателей более чем достаточно для использования этих систем крепежа в частном строительстве. Сюда относятся коттеджи, многоуровневые квартиры, придомовые и садовые террасы.

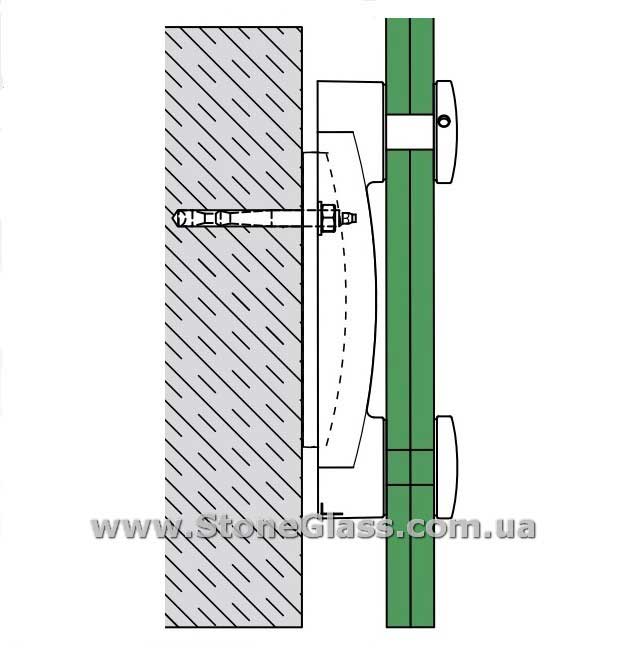

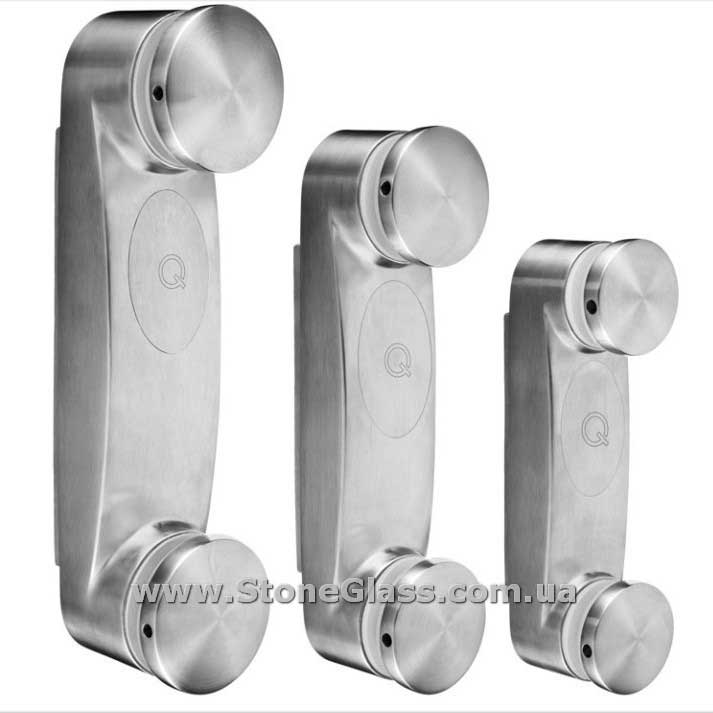

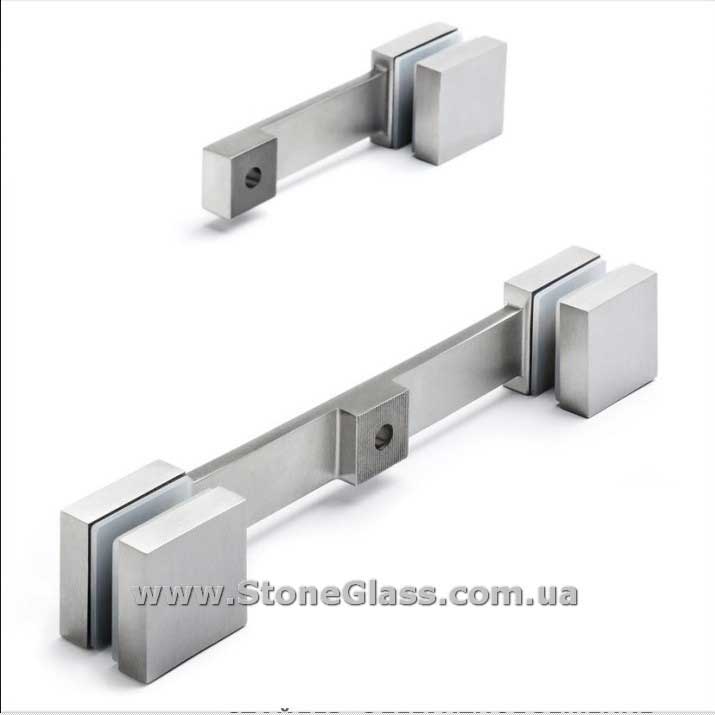

Другой разновидностью точечного крепежа являются различные дизайнерские элементы, которые в части крепления стекла копируют «точки», а в части сопряжения с несущими элементами конструкции имеют ряд технологических преимуществ. У каждого производителя они реализованы по-своему. Например, у немецкой компании Q-railinq, существует литой крепёж, в котором крепление к стене осуществляется только в одной точке, а крепёж к стеклу – в двух. Такой элемент просто незаменим при инсталляции лестничных переходов и маршей, а также в тех случаях, когда мы имеем очень узкую несущую плоскость, например металлоконструкцию или швеллер.

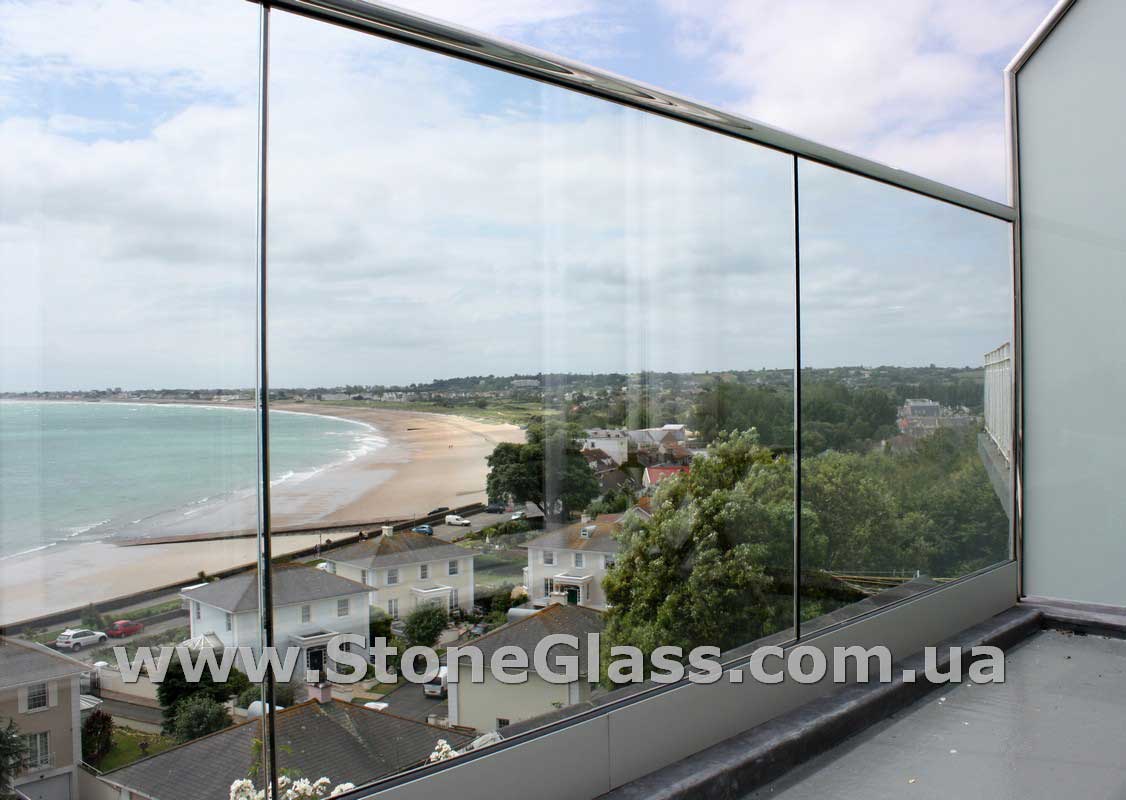

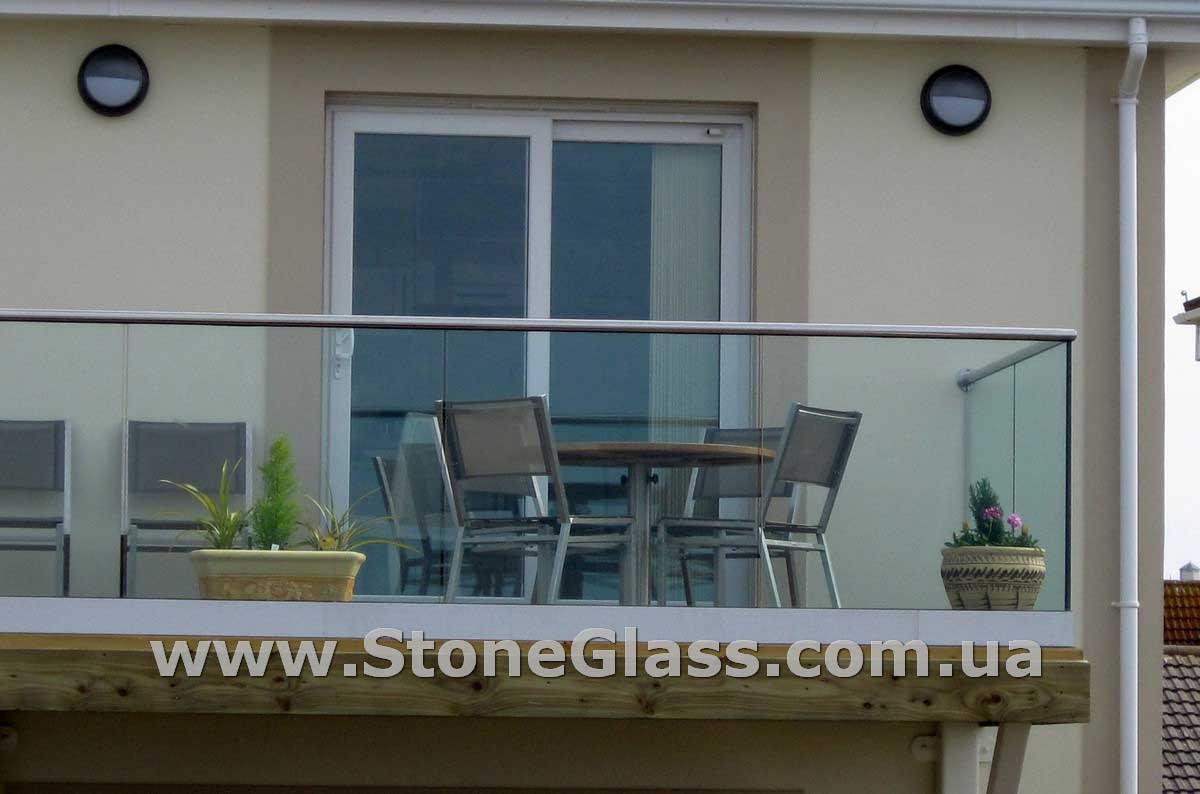

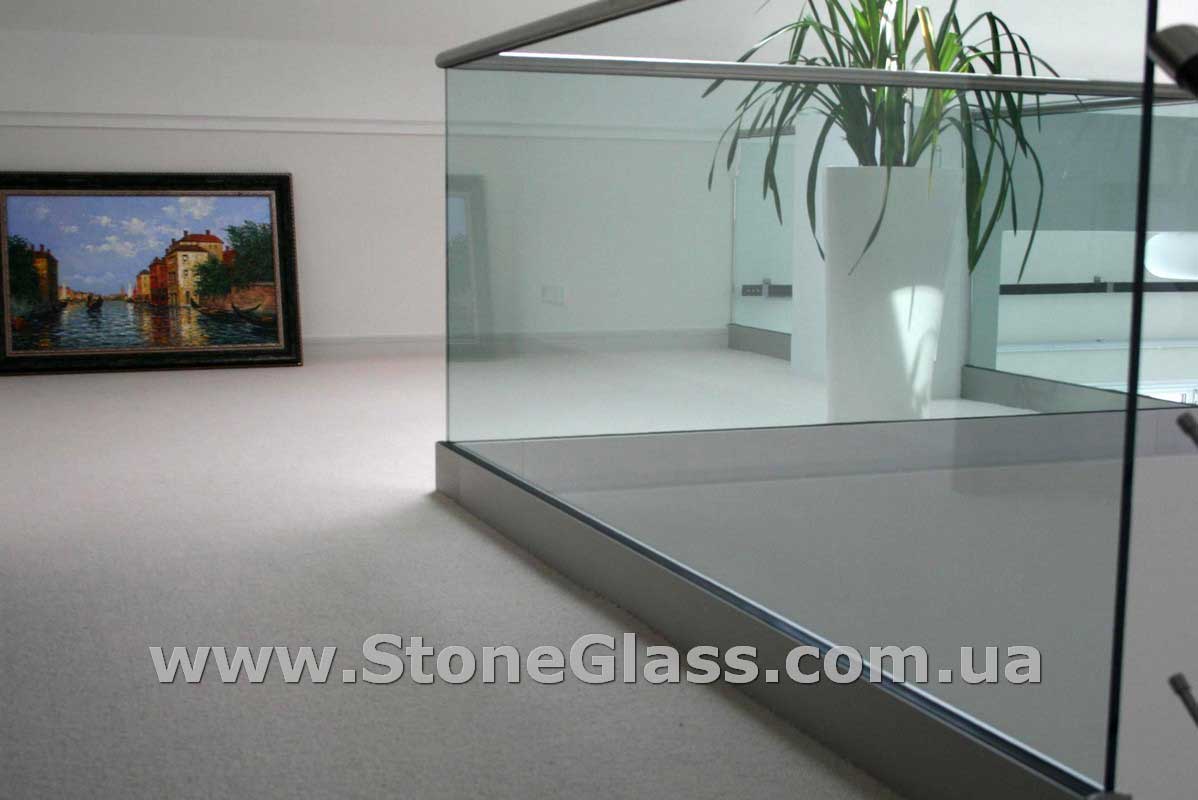

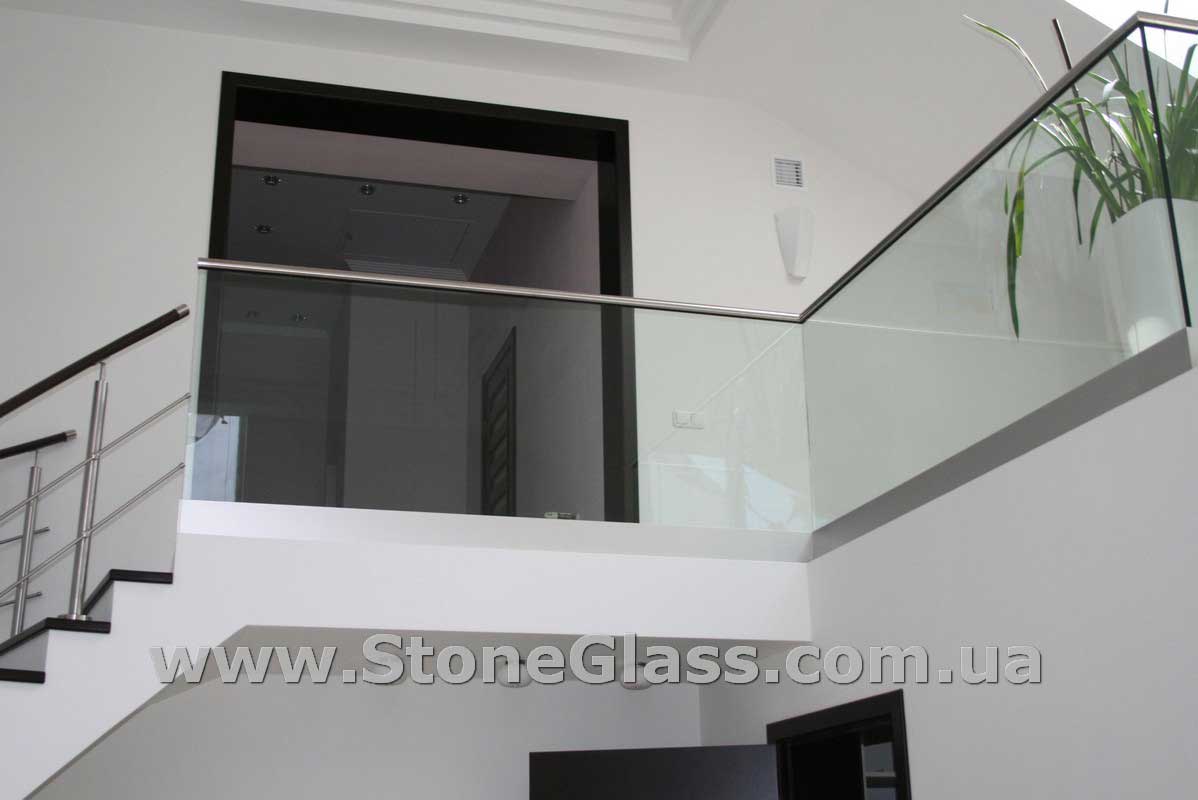

Также к цельностеклянным ограждениям с нагрузкой до 1кН относят системы лёгкого напольного крепежа с клиновидным удержанием стеклянной панели в нижней алюминиевой направляющей. Примером является комплект Easy Glass® Slim, той же немецкой компании Q-railinq. Высота её несущего профиля всего 121 мм. Но необходимо заметить, в зависимости от используемого стеклянного компонента изменяется и уровень максимальной поперечной нагрузки. Так, для триплекса толщиной 12,76-17,52мм, максимальная нагрузка составляет 0,5 кН, а для триплекса толщиной 16,76-21,52мм – 1 кН. Система ограждений может устанавливаться как на горизонтальную, так и на вертикальную несущую плоскость. Она применяется как внутри, так и снаружи помещений, чему способствуют специальные дренажные каналы в несущем профиле.
Если необходимо реализовать большую нагрузочную способность стеклянных перилл, тогда применяют систему Easy Glass® 3kN. Как уже очевидно из названия, максимальная поперечная нагрузка может достигать 3кН на один погонный метр длинны стеклянного ограждения. Здесь уже применяют стеклянный элемент толщиной от 24,76мм до 31,52мм. Такое решение используется при строительстве объектов с большим скоплением людей, таких как стадионы, спортивные арены, торговые центры, гостиницы, парки развлечений, аквапарки и т.д. Система стеклянных перил также допускает установку, как на поверхность, так и в торец межэтажного перекрытия, балкона, террасы.

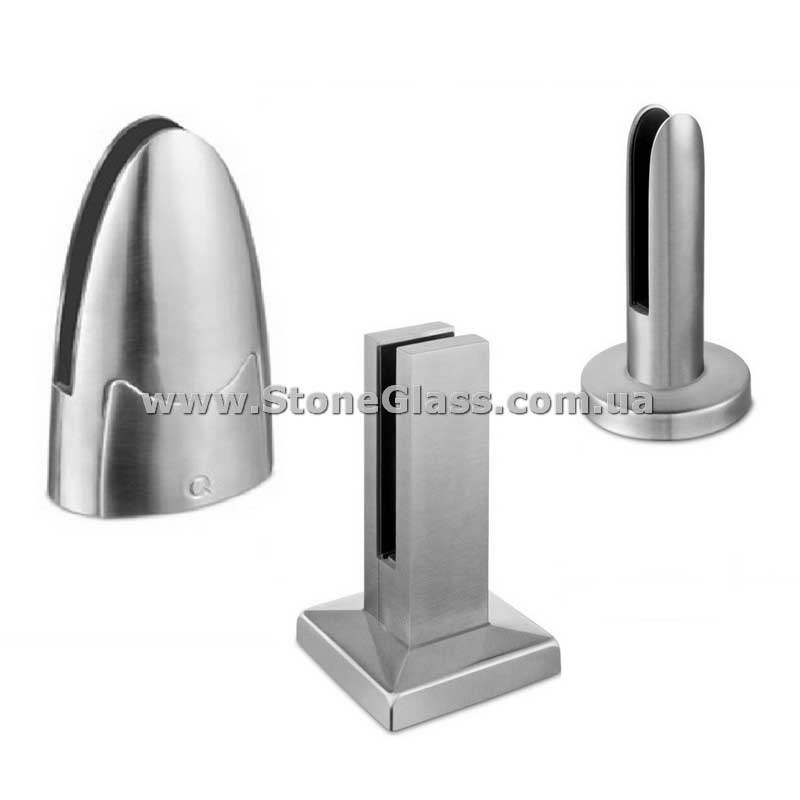

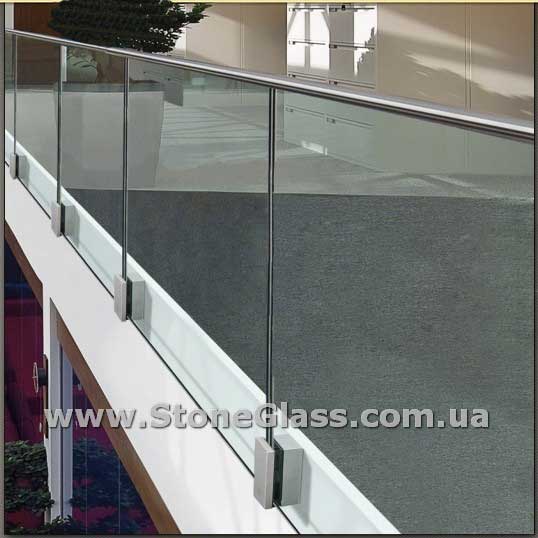

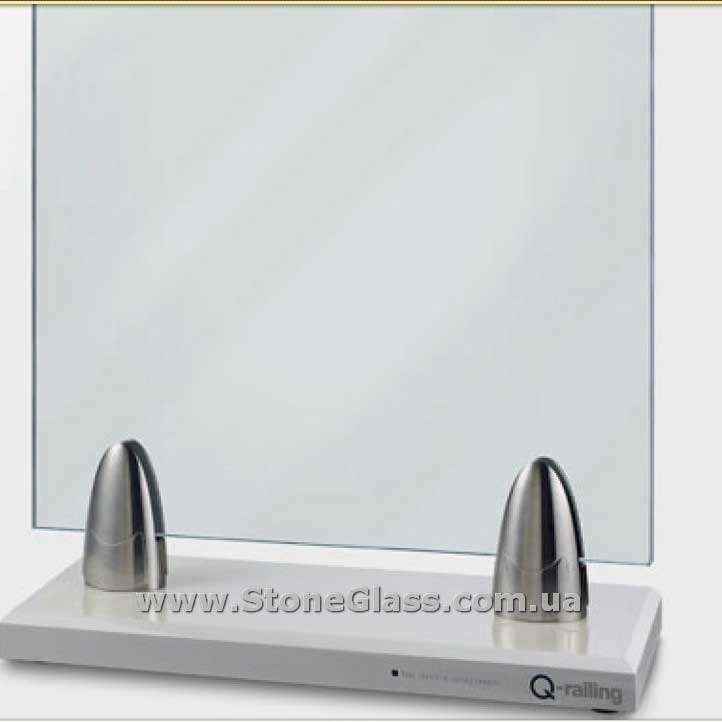

Как отдельный вид можно выделить цельностеклянные перила на нижних держателях стекла. Элементы крепления фиксируются на горизонтальную плоскость. Применяется стекло 12,76-17,52 мм. Основным преимуществом является возможность установки перил из гнутого стекла. Радиусные формы всегда применялись в архитектуре. Поэтому готовые решения креплений для стеклянных перил часто востребованы.

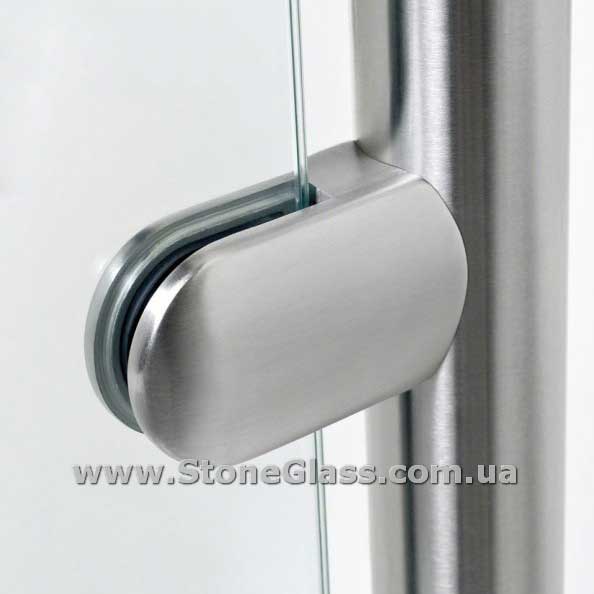

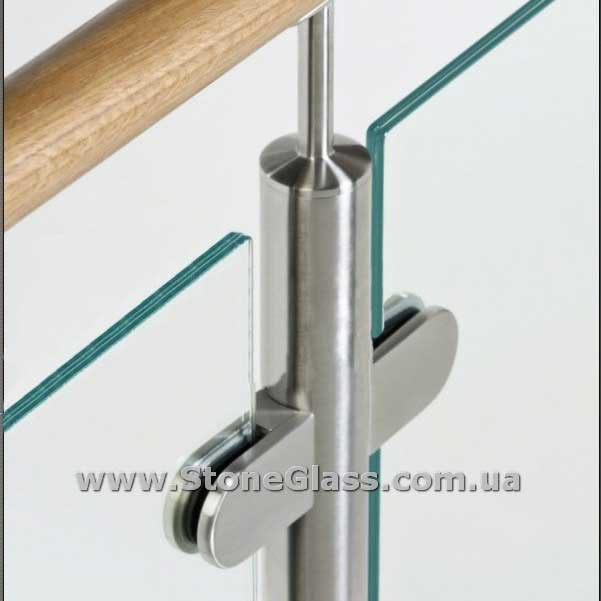

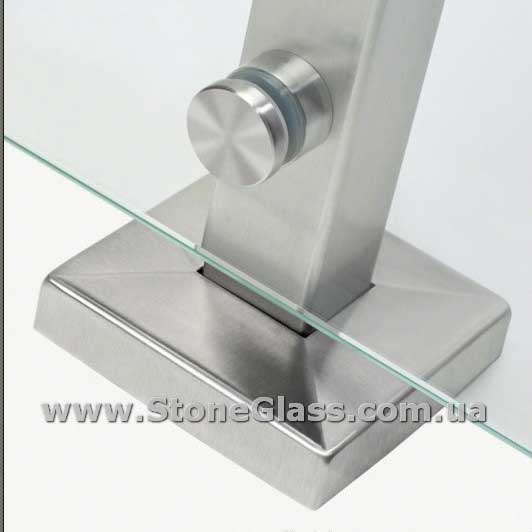

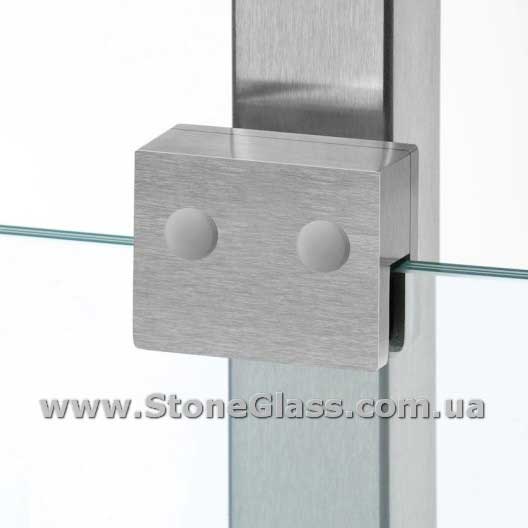

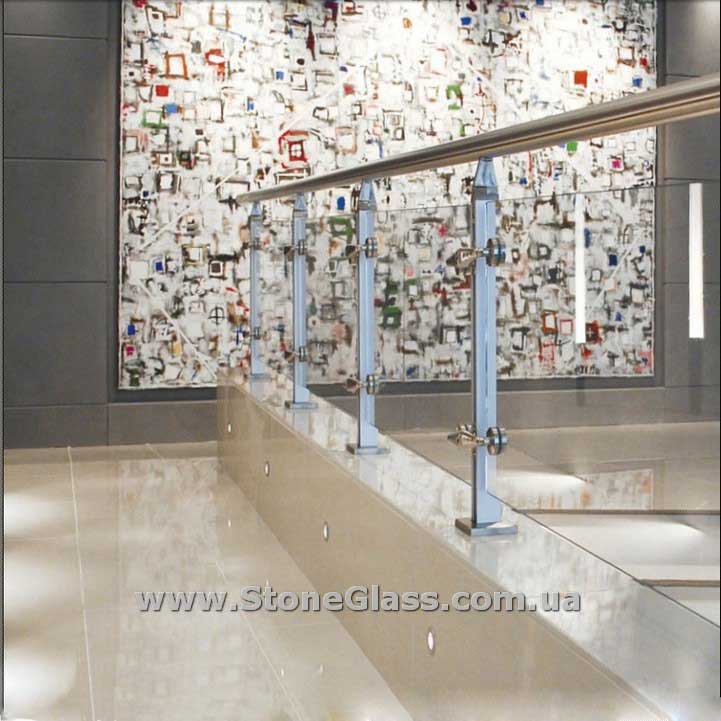

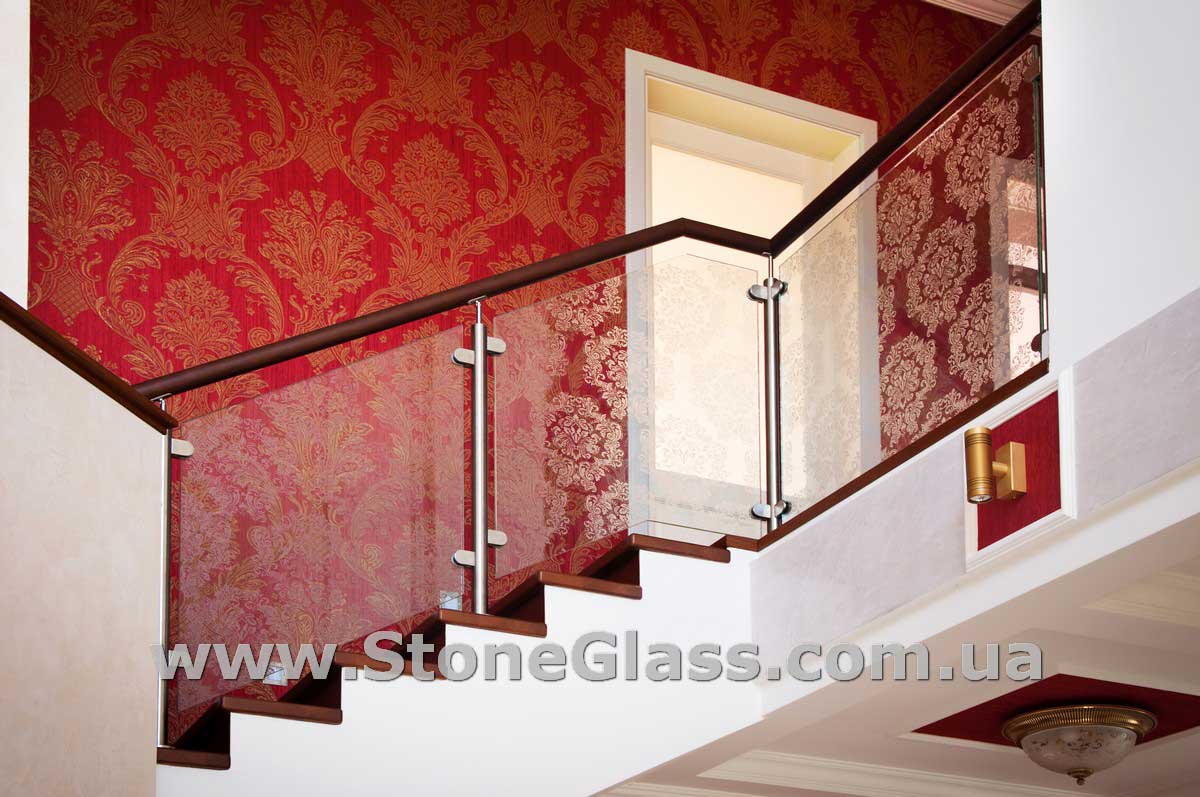

Необходимо непременно упомянуть о самой популярной у нас схеме монтажа перилл на металлических стойках с заполнением стеклом. Полотно в данном случае удерживается либо клипсами, либо спайдерными кронштейнами. Здесь применяют как многослойное закалённое стекло (триплекс), так и монолитное стекло с закалкой толщиной до 15 мм. Допустимая поперечная нагрузка в таких системах колеблется в пределах 0,5-0,74 кН при ширине пролёта между стойками до 1600мм и 1-1,5кН при ширине пролёта – 1100 мм. Максимальная высота поручня при этом не должна превышать 1100мм, прогиб конструкции в оси установки мене 25 мм на уровне поручня. Как правило, сфера установки таких конструкций – частное и коммерческое строительство с невысокой этажностью.

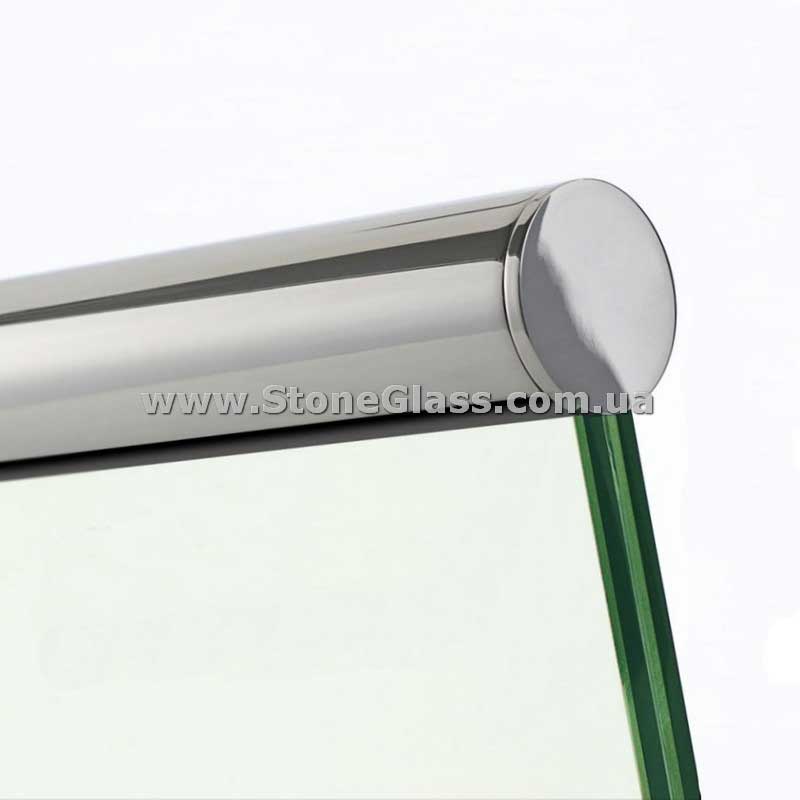

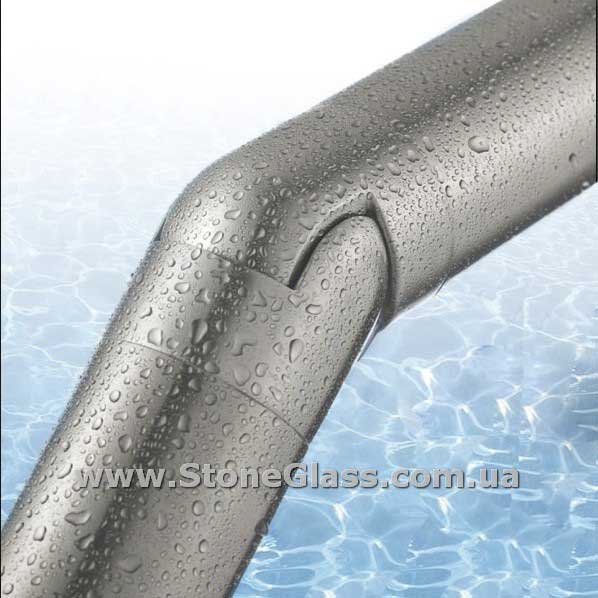

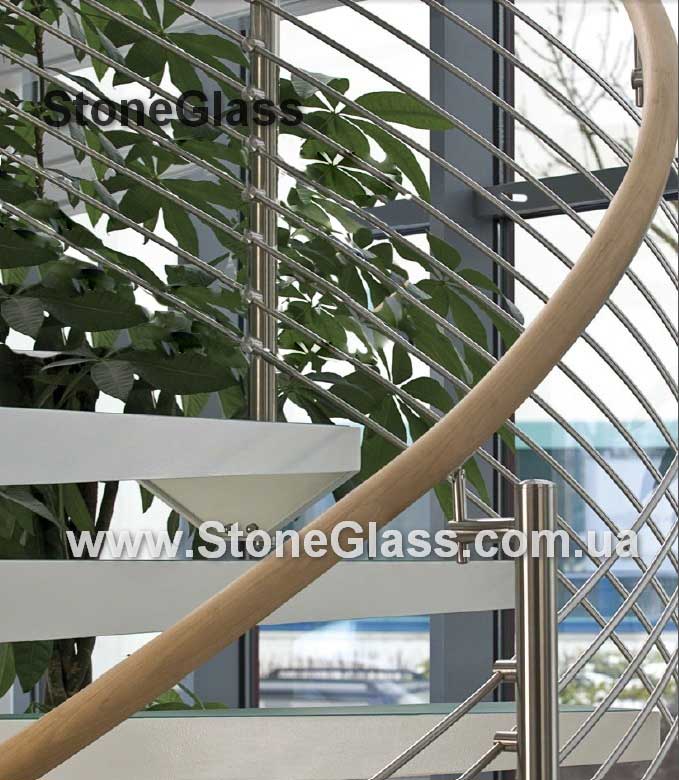

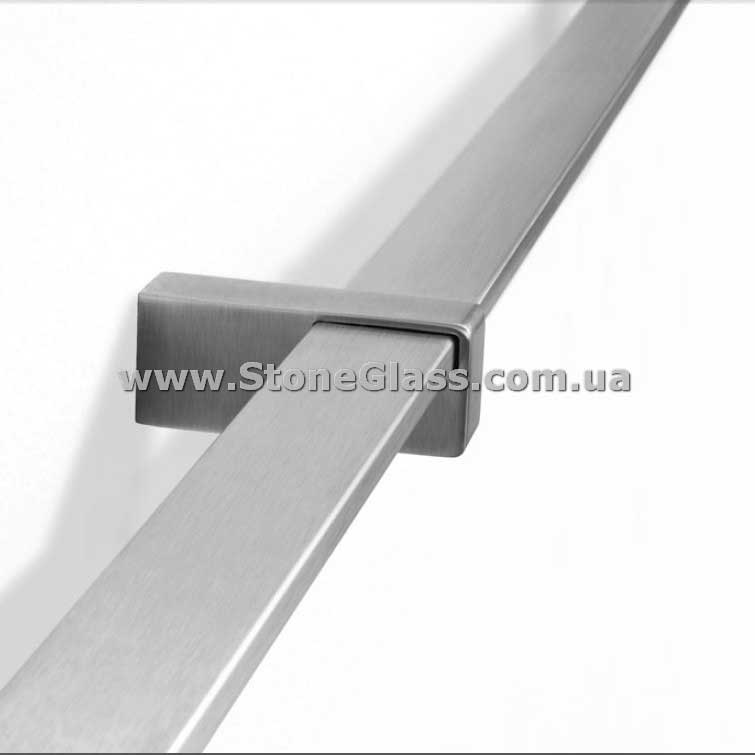

В заключении отметим, что существует множество поручней, применяемых вместе со стеклянными перилами. Это деревянные и металлические поручни круглого сечения, поручни прямоугольного сечения из сатинированной и полированной нержавеющей стали. Изюминкой систем Easy Glass® являются цельнотянутые поручни из нержавеющей стали с пазом для монтажа прямо на стекло, без какой либо крепёжной арматуры. Удержание осуществляется при помощи уплотнителя из резины специальной конфигурации, которая устанавливается между стеклом и поручнем и обеспечивает очень плотный контакт сопрягаемых деталей конструкции.
Подводя итог вышеизложенного, можно утверждать:
«Полет Вашей фантазии практически безграничен!»
Творите и мечтайте, не прогоняйте самые смелые идеи.
StoneGlass всегда поможет реализовать Ваши проекты в четко оговоренные сроки!
Просмотрите фото стеклянных перил и ограждений на смонтированных нами объектах в Галерее
